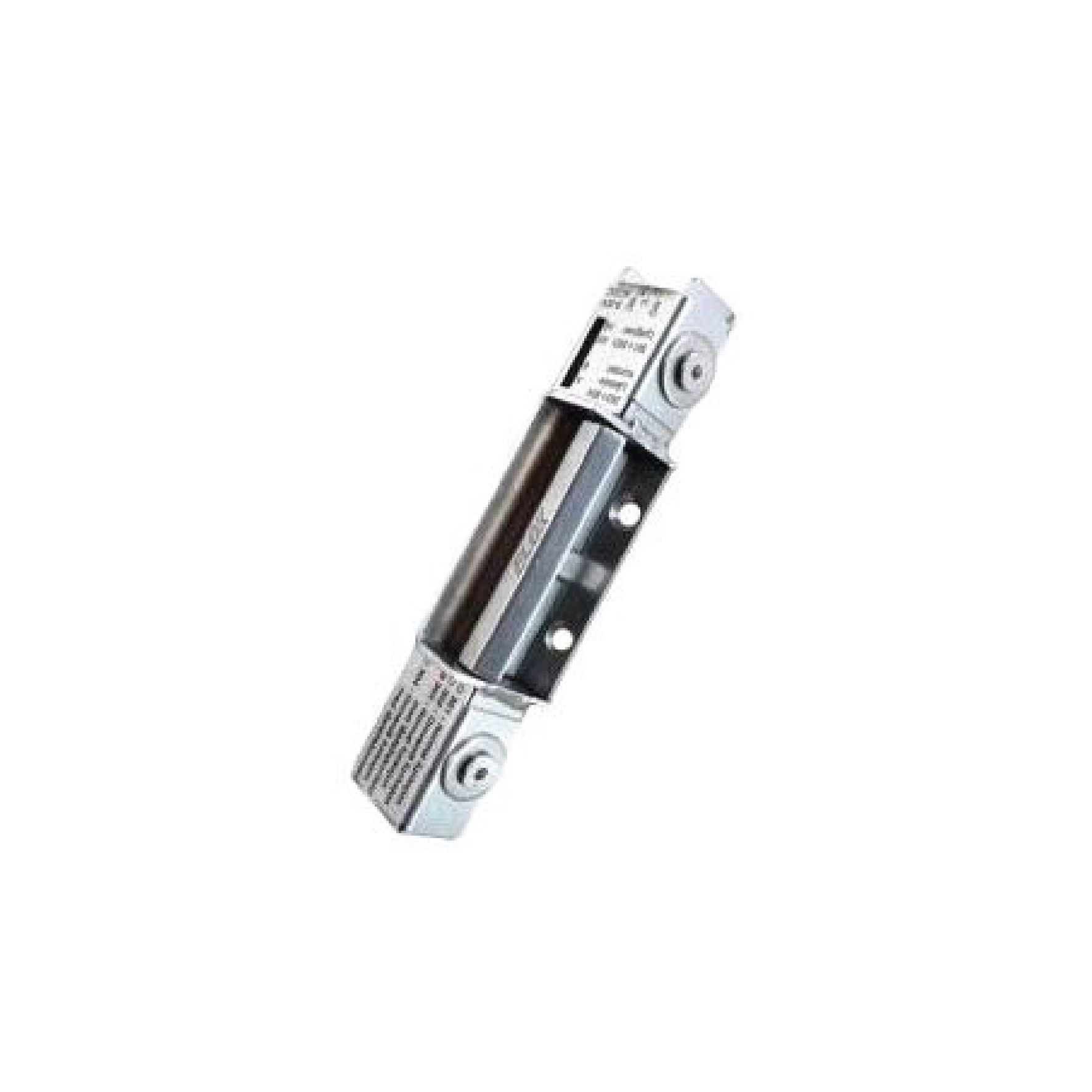

ELOK 301-304 fungerer sammen med smekklåser med en eller to faller.
Egnet låskasse er f.eks. Assa 560, Evolution og TrioVing 5122.
Best funksjon oppnås med dørlukker.
Funksjon
- 10-30 Volt AC/DC.
- Produsert i rustfritt stål.
- Lydgiver kan skrus av eller på.
- Sideveis festeskruer for bedre sikring.
- Kan endres fra rettvendt til omvendt funksjon.
- Smalprofil-dybde 28mm.
- 5 års garanti.
Varianter
- 301 – Rettvendt funksjon, strøm på = åpen
- 302 – Omvendt funksjon, strøm på = låst
- 303 – Rettvendt funksjon, strøm på = åpen
Med låsfallekontakt for tilbakemelding. - 304 – Omvendt funksjon, strøm på = låst
Rettvendt funksjon, strøm på = åpen.
Med låsfallekontakt for tilbakemelding. - 301 – 304 Offshore – Kretskortet er
sprutbeskyttet.
Tekniske data
| Dimensjoner: | H: 148mm B: 23mm D: 27mm |
| Driftsspenning: | 10-30 Volt AC/DC |
| Strømforbruk ved 12 V: | Første sekund: ca. 350mA | Deretter: ca. 140mA |
| Strømforbruk ved 24 V: | Første sekund: ca. 240mA | Deretter: ca. 120mA |
| Maks strøm gjennom låsfallekontakt: | 500mA |
Tilkobling
- Spenning 10-30V. Kan polvendes.
- Spenning 10/30V. Kan polvendes.
- Låsfallekontakt (NO)
- Låsfallekontakt Felles (C)
- Låsfallekontakt (NC)
